Per saperne di piùPer misurare la dimensione del cuscinetto, sono necessari tre numeri: il diametro interno (foro) , il diametro esterno (OD) , e il larghezza . Utilizzare un calibro per misurare ciascuna dimensione direttamente sul cuscinetto oppure leggere il codice prodotto stampato del cuscinetto e decodificarlo utilizzando una tabella dei fori standard. Queste tre misurazioni, registrate in millimetri o pollici, sono tutto ciò che serve per identificare un cuscinetto sostitutivo o ordinarne uno corrispondente da un catalogo.
I cuscinetti sembrano semplici dall'esterno, ma una discrepanza anche di mezzo millimetro nella dimensione del foro può impedire del tutto il montaggio di un pezzo di ricambio sull'albero o sull'alloggiamento. Questa guida spiega esattamente come misurare correttamente le dimensioni del cuscinetto, gli strumenti necessari, come decodificare i codici dei cuscinetti e gli errori che molto spesso portano a ordinare la parte sbagliata.

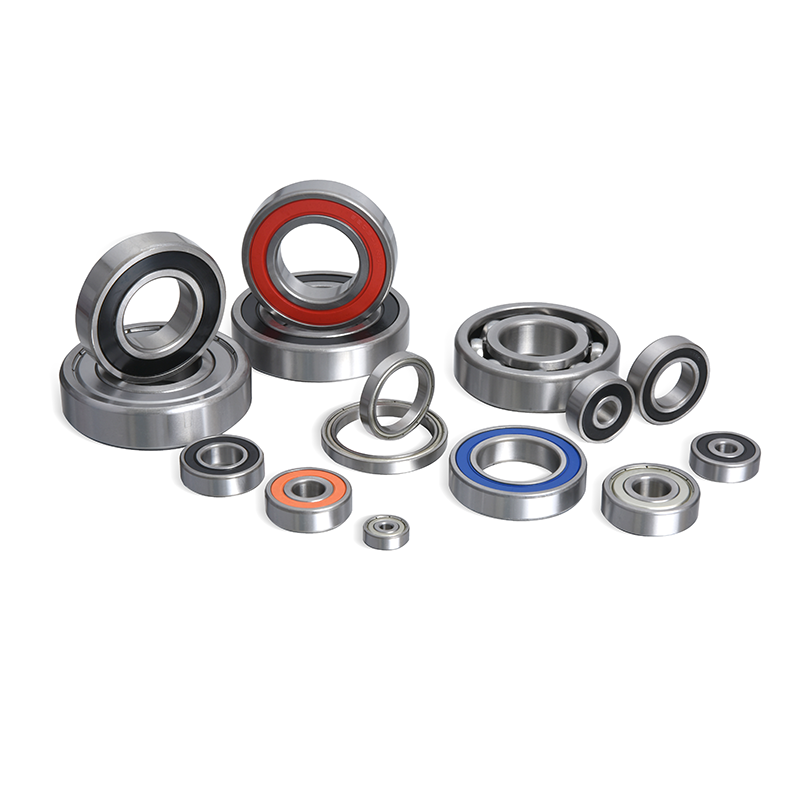

Ogni cuscinetto volvente, sia esso a sfere o a rulli, è definito dalle stesse tre dimensioni limite stabilite dallo standard internazionale ISO 15:2017 per cuscinetti a sfere metrici e Norma ABMA 9 negli Stati Uniti. Sapere cosa rappresenta ciascuna dimensione è il primo passo per misurare correttamente la dimensione del cuscinetto.
Il diametro del foro è il foro attraverso il centro del cuscinetto dove passa l'albero. Questa è la dimensione più critica, perché se il foro non corrisponde al diametro dell'albero, il cuscinetto non può essere installato. Le dimensioni del foro variano generalmente da 3 mm nei cuscinetti miniaturizzati a oltre 200 mm nei cuscinetti industriali.
Il diametro esterno è la misura lungo il bordo esterno del cuscinetto, dove si trova all'interno dell'alloggiamento. Il diametro esterno deve corrispondere al foro dell'alloggiamento con sufficiente precisione per alloggiare il cuscinetto senza eccessivo allentamento o interferenza.
La larghezza si riferisce alla distanza da una faccia all'altra del cuscinetto, misurata lungo l'asse di rotazione. Sui cuscinetti reggispinta, questa dimensione è talvolta chiamata altezza anziché larghezza, ma viene misurata allo stesso modo.
| Dimensione | Cosa misura | Strumento tipico | Gamma comune |
|---|---|---|---|
| Foro (diametro interno) | Diametro del foro lato albero | Calibro interno, calibro digitale | da 3 mm a 200 mm |
| Diametro esterno | Diametro della superficie laterale dell'alloggiamento | Calibro esterno, calibro digitale | da 8 mm a 350 mm |
| Larghezza | Distanza tra le due facce | Calibro di profondità, ganasce della pinza | Da 2 mm a 90 mm |
Un calibro digitale è lo strumento più pratico per misurare le dimensioni dei cuscinetti per la maggior parte degli utenti, offrendo letture precise entro 0,02 mm. Per lavori con tolleranze più strette, un micrometro o un alesametro migliora ulteriormente la precisione.
Un calibro digitale misura l'alesaggio, il diametro esterno e la larghezza in un unico strumento passando dalle ganasce esterne, alle ganasce interne e all'asta di profondità. I calibri digitali in genere leggono con una risoluzione di 0,01 mm o 0,0005 pollici, mentre un calibro a corsoio tradizionale viene letto manualmente con una risoluzione di circa 0,05 mm.
Un micrometro offre una precisione maggiore rispetto a un calibro, spesso entro 0,001 mm, rendendolo lo strumento preferito per cuscinetti di precisione utilizzati in mandrini, scatole del cambio o componenti aerospaziali dove l'accumulo di tolleranze è importante.
Se il cuscinetto ha ancora un numero di parte leggibile stampato sullo scudo o sull'anello, una tabella dei numeri del cuscinetto può sostituire completamente la misurazione fisica, poiché il numero stesso codifica le serie di foro, diametro esterno e larghezza.
| Strumento | Precisione tipica | Miglior caso d'uso | Limitazione |
|---|---|---|---|
| Calibro digitale | ±0,02 mm | Controlli generali su fori, diametro esterno e larghezza | Dipendente dalla batteria |
| Calibro a corsoio | ±0,05 mm | Misurazioni sul campo, nessuna batteria necessaria | Più lento da leggere |
| Micrometro | ±0,001 mm | Verifica della tolleranza di precisione | Campo di misura limitato per strumento |
| Grafico dei numeri dei cuscinetti | Esatto (se leggibile) | Identificazione rapida, senza strumenti necessari | Inutile se il numero è consumato |
La misurazione corretta di un rilevamento richiede meno di cinque minuti se i passaggi vengono seguiti in ordine. Il processo seguente si applica ai cuscinetti a sfere, ai cuscinetti a rulli e alla maggior parte dei cuscinetti reggispinta.
La maggior parte dei cuscinetti metrici segue un sistema di numerazione in cui le ultime due cifre del codice indicano la dimensione del foro, basato su una formula stabilita nella norma ISO 104 e utilizzata in tutto il settore. Per i codici foro da 04 a 96, moltiplicare il codice a due cifre per 5 per ottenere il diametro del foro in millimetri.
Ad esempio, un cuscinetto numerato 6203 ha un codice di foratura "03", che rientra nell'intervallo di eccezioni inferiore a 04 anziché nella regola di moltiplicazione per 5. I codici foro da 00 a 03 utilizzano valori fissi invece della formula.
| Codice foro | Diametro del foro | Numero di parte di esempio |
|---|---|---|
| 00 | 10mm | 6200 |
| 01 | 12 mm | 6201 |
| 02 | 15 mm | 6202 |
| 03 | 17 mm | 6203 |
| 04 | 20 mm (4x5) | 6204 |
| 10 | 50 mm (10 x 5) | 6210 |
Il codice articolo completo 6203 indica anche qualcosa di più della dimensione del foro: il "6" iniziale indica una serie di cuscinetti a sfere a gola profonda a fila singola e il "2" prima del codice del foro indica una serie per impieghi leggeri, il che significa che il diametro esterno e la larghezza seguono valori standardizzati di 40 mm di diametro esterno e 12 mm di larghezza per quell'esatta combinazione di foro e serie.
I cuscinetti metrici sono misurati in millimetri e seguono la numerazione ISO, mentre i cuscinetti basati su pollici sono misurati in frazioni o pollici decimali e seguono le convenzioni di numerazione ANSI/ABMA comuni nelle apparecchiature nordamericane costruite prima che la standardizzazione metrica si diffondesse a livello globale.
| Caratteristica | Cuscinetti metrici | Cuscinetti in pollici |
|---|---|---|
| Unità di misura | Millimetri (mm) | pollici (pollici) |
| Norma governativa | ISO 15/ISO 104 | ABMA/ANSI |
| Regione d'uso comune | Globale, predominante in tutto il mondo | Attrezzatura nordamericana legacy |
| Stile di numerazione | Codice foro x 5 formula | Foro frazionario (ad esempio, 1/2 pollice) |
| Intercambiabilità | Non direttamente intercambiabile con le dimensioni in pollici | Non direttamente intercambiabile con le dimensioni metriche |
Mescolare i due sistemi è uno degli errori di approvvigionamento più frequenti. Un foro di 19,05 mm è matematicamente identico a 0,75 pollici, ma il cuscinetto stesso avrà un numero di parte diverso a seconda dello standard in base al quale è stato prodotto, quindi la sola conversione del numero non è una conferma sufficiente dell'adattamento.
Quando il codice di un cuscinetto si è consumato o è già guasto e caduto a pezzi, misurare direttamente il diametro dell'albero e il foro dell'alloggiamento anziché il cuscinetto stesso, poiché queste due superfici devono corrispondere esattamente al foro e al diametro esterno del cuscinetto.
Misurare l'albero su cui è alloggiato il cuscinetto utilizzando un calibro esterno e misurare il foro dell'alloggiamento utilizzando un calibro interno o un calibro telescopico. Il diametro dell'albero è uguale alla dimensione del foro del cuscinetto e il foro dell'alloggiamento è uguale al diametro esterno del cuscinetto, entro la tolleranza di adattamento specificata dal produttore. La larghezza può in genere essere stimata dallo spazio lasciato nell'alloggiamento o confrontata con un catalogo sostitutivo utilizzando le due dimensioni note.
Il metodo più semplice senza calibro è leggere il codice prodotto stampato sullo scudo del cuscinetto e cercarlo su una tabella dei fori, poiché il numero da solo rivela foro, diametro esterno e larghezza senza alcuno strumento di misurazione.
Una lettura del calibro che si discosta leggermente dalla dimensione standard, ad esempio 16,98 mm invece di 17 mm, di solito riflette la normale tolleranza di produzione o un'usura minore, non un errore di misurazione, e deve essere arrotondata alla dimensione del foro standard più vicina.
Un righello può fornire una dimensione approssimativa del cuscinetto ma non è sufficientemente preciso per ordinare una sostituzione, poiché le letture del righello sono in genere precise solo fino a circa 0,5 mm, che può coprire la differenza tra due dimensioni del foro standard adiacenti.
Un cuscinetto è metrico se il suo codice prodotto segue il formato del codice foro ISO come 6203 o 6309, ed è in pollici se il numero fa riferimento a una designazione in pollici frazionaria o decimale come quelli utilizzati nelle serie di cuscinetti a rulli conici.
La larghezza è comunque importante anche quando l'alesaggio e il diametro esterno corrispondono, perché un cuscinetto troppo stretto o troppo largo può spostarsi all'interno dell'alloggiamento o non riuscire a posizionarsi contro gli spallamenti di fissaggio, provocando usura prematura o rumore.
